[ARM][Pine64] RockPro64 でNVMeディスクを使用してみた。

2019-01-18 10:14:47ARMAarch64, arm, Armbian, NVMe, Pine64, rk3399, RockPro64

IMG_20190117_164058

RockPro64は、RK3399を搭載したArm SBCなわけですが、どちらかというと開発ボードとしての側面が強い製品です。

で、一応PCIe x4なスロットが搭載されているわけで、かつ公式からはPCIe – NVMe変換ボードやPCIe – SATA変換ボードが販売されています。

Arm SBCは総じてmicroSDもしくはeMMCしかないため、ディスクを多用する場合は弱点となりがちですが、NVMeなどが使用できれば、この弱点を克服することができます。

ということで、今回はNVMeを使用してみることにしました。

ちなみにこの辺りの情報については、海外の方がいくつか情報を出していらっしゃいます。

Webの情報



RockPro64 – Boot from the NVMe disk – Cloud DDNS WordPress

たぶん、最初に多くの情報を出されていたのは、たぶんドイツの方である、Flank Mankelさんだと思います。

Flankさんは、ayufanさんのイメージを使用して、当時のメインラインカーネルである4.19系列で試していらっしゃいました。

自分の環境では、Armbian 4.4.167(5.70)で確認しています。

確認環境:

  • RockPro 64 v2.1
    ちなみに初期ロットは2.0のはずです。2.0の板も持っていたのですが、ちょいと手順を間違えて、電気的に殺してしまったので、初期ロットでは動作確認できていません。
  • PCIe -NVMe変換ボード
    中国から安い板を買いました。公式からも出ているので、動作に不安があるのであれば公式から購入した方がいいと思います。ちなみにこれも現在はリビジョンが変わっています。
  • NVMe

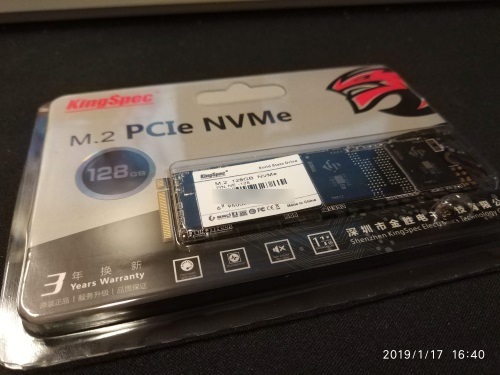

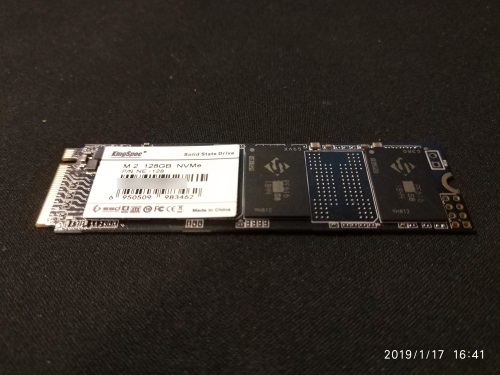

    私はKingSpec M.2 PCIe SSD M2 120GBを購入しました。この手の動作確認にはSamsungのものが良いとされており、uSDもEVO Plusとかの方が良いです。
IMG_20190117_164144
POINT

ちなみに、APTで導入できるhdparmのバージョンが古いのか、今回のNVMeの情報が取得できませんでした。

$ sudo hdparm -I /dev/nvme0
/dev/nvme0:
 HDIO_DRIVE_CMD(identify) failed: Inappropriate ioctl for device
$ sudo hdparm -I /dev/nvme0n1
/dev/nvme0n1:
SG_IO: questionable sense data, results may be incorrect
ATA device, with non-removable media
Standards:
        Likely used: 1
Configuration:
        Logical         max     current
        cylinders       0       0
        heads           0       0
        sectors/track   0       0
        --
        Logical/Physical Sector size:           512 bytes
        device size with M = 1024*1024:           0 MBytes
        device size with M = 1000*1000:           0 MBytes
        cache/buffer size  = unknown
Capabilities:
        IORDY not likely
        Cannot perform double-word IO
        R/W multiple sector transfer: not supported
        DMA: not supported
        PIO: pio0
$ uname -a
Linux dns03 4.4.167-rockchip64 #3 SMP Sat Jan 12 18:58:23 CET 2019 aarch64 aarch64 aarch64 GNU/Linux

実際に確認してみた

$ sudo lspci -vvv
[sudo] password for kometch:
00:00.0 PCI bridge: Rockchip Inc. RK3399 PCI Express Root Port Device 0100 (prog-if 00 [Normal decode])
Control: I/O- Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+
Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort+ <TAbort+ <MAbort+ >SERR+ <PERR+ INTx-
Latency: 0
Interrupt: pin A routed to IRQ 224
Bus: primary=00, secondary=01, subordinate=01, sec-latency=0
I/O behind bridge: 00000000-00000fff
Memory behind bridge: fa000000-fa0fffff
Prefetchable memory behind bridge: 00000000-000fffff
Secondary status: 66MHz- FastB2B- ParErr- DEVSEL=fast >TAbort- BridgeCtl: Parity- SERR- NoISA- VGA- MAbort- >Reset- FastB2B-
PriDiscTmr- SecDiscTmr- DiscTmrStat- DiscTmrSERREn-
Capabilities: [80] Power Management version 3
Flags: PMEClk- DSI- D1+ D2- AuxCurrent=0mA PME(D0+,D1+,D2-,D3hot+,D3cold-)
Status: D0 NoSoftRst+ PME-Enable- DSel=0 DScale=0 PME+
Capabilities: [90] MSI: Enable+ Count=1/1 Maskable+ 64bit+
Address: 00000000fee30040 Data: 0000
Masking: 00000000 Pending: 00000000
Capabilities: [b0] MSI-X: Enable- Count=1 Masked-
Vector table: BAR=0 offset=00000000
PBA: BAR=0 offset=00000008
Capabilities: [c0] Express (v2) Root Port (Slot+), MSI 00
DevCap: MaxPayload 256 bytes, PhantFunc 0
ExtTag- RBE+
DevCtl: Report errors: Correctable+ Non-Fatal+ Fatal+ Unsupported+
RlxdOrd+ ExtTag- PhantFunc- AuxPwr- NoSnoop+
MaxPayload 128 bytes, MaxReadReq 512 bytes
DevSta: CorrErr- UncorrErr- FatalErr- UnsuppReq- AuxPwr- TransPend-
LnkCap: Port #0, Speed 5GT/s, Width x4, ASPM L1, Exit Latency L0s <256ns, L1 <8us
ClockPM- Surprise- LLActRep- BwNot+ ASPMOptComp+
LnkCtl: ASPM Disabled; RCB 64 bytes Disabled- CommClk-
ExtSynch- ClockPM- AutWidDis- BWInt+ AutBWInt+
LnkSta: Speed 5GT/s, Width x2, TrErr- Train- SlotClk- DLActive- BWMgmt- ABWMgmt-
SltCap: AttnBtn- PwrCtrl- MRL- AttnInd- PwrInd- HotPlug- Surprise-
Slot #0, PowerLimit 0.000W; Interlock- NoCompl-
SltCtl: Enable: AttnBtn- PwrFlt- MRL- PresDet- CmdCplt- HPIrq- LinkChg-
Control: AttnInd Off, PwrInd Off, Power+ Interlock-
SltSta: Status: AttnBtn- PowerFlt- MRL+ CmdCplt- PresDet- Interlock-
Changed: MRL- PresDet- LinkState-
RootCtl: ErrCorrectable- ErrNon-Fatal- ErrFatal- PMEIntEna+ CRSVisible-
RootCap: CRSVisible-
RootSta: PME ReqID 0000, PMEStatus- PMEPending-
DevCap2: Completion Timeout: Range B, TimeoutDis+, LTR+, OBFF Via message ARIFwd+
DevCtl2: Completion Timeout: 50us to 50ms, TimeoutDis-, LTR-, OBFF Disabled ARIFwd-
LnkCtl2: Target Link Speed: 5GT/s, EnterCompliance- SpeedDis-
Transmit Margin: Normal Operating Range, EnterModifiedCompliance- ComplianceSOS-
Compliance De-emphasis: -6dB
LnkSta2: Current De-emphasis Level: -6dB, EqualizationComplete-, EqualizationPhase1-
EqualizationPhase2-, EqualizationPhase3-, LinkEqualizationRequest-
Capabilities: [100 v2] Advanced Error Reporting
UESta: DLP- SDES- TLP- FCP- CmpltTO- CmpltAbrt- UnxCmplt- RxOF- MalfTLP- ECRC- UnsupReq- ACSViol-
UEMsk: DLP- SDES- TLP- FCP- CmpltTO- CmpltAbrt- UnxCmplt- RxOF- MalfTLP- ECRC- UnsupReq- ACSViol-
UESvrt: DLP+ SDES+ TLP- FCP+ CmpltTO- CmpltAbrt- UnxCmplt- RxOF+ MalfTLP+ ECRC- UnsupReq- ACSViol-
CESta: RxErr- BadTLP- BadDLLP- Rollover- Timeout- NonFatalErr-
CEMsk: RxErr- BadTLP- BadDLLP- Rollover- Timeout- NonFatalErr+
AERCap: First Error Pointer: 00, GenCap+ CGenEn- ChkCap+ ChkEn-
Capabilities: [274 v1] Transaction Processing Hints
Interrupt vector mode supported
Device specific mode supported
Steering table in TPH capability structure
Kernel driver in use: pcieport
01:00.0 Non-Volatile memory controller: Silicon Motion, Inc. Device 2263 (rev 03) (prog-if 02 [NVM Express])
Subsystem: Silicon Motion, Inc. Device 2263
Control: I/O- Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR- FastB2B- DisINTx+
Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- SERR- Latency: 0
Interrupt: pin A routed to IRQ 223
Region 0: Memory at fa000000 (64-bit, non-prefetchable) [size=16K]
Capabilities: [40] Power Management version 3
Flags: PMEClk- DSI- D1- D2- AuxCurrent=0mA PME(D0-,D1-,D2-,D3hot-,D3cold-)
Status: D0 NoSoftRst- PME-Enable- DSel=0 DScale=0 PME-
Capabilities: [50] MSI: Enable- Count=1/8 Maskable+ 64bit+
Address: 0000000000000000 Data: 0000
Masking: 00000000 Pending: 00000000
Capabilities: [70] Express (v2) Endpoint, MSI 00
DevCap: MaxPayload 128 bytes, PhantFunc 0, Latency L0s unlimited, L1 unlimited
ExtTag- AttnBtn- AttnInd- PwrInd- RBE+ FLReset+ SlotPowerLimit 0.000W
DevCtl: Report errors: Correctable- Non-Fatal- Fatal- Unsupported-
RlxdOrd+ ExtTag- PhantFunc- AuxPwr- NoSnoop- FLReset-
MaxPayload 128 bytes, MaxReadReq 512 bytes
DevSta: CorrErr- UncorrErr- FatalErr- UnsuppReq- AuxPwr+ TransPend-
LnkCap: Port #0, Speed 8GT/s, Width x4, ASPM not supported, Exit Latency L0s <64ns, L1 <4us
ClockPM+ Surprise- LLActRep- BwNot- ASPMOptComp+
LnkCtl: ASPM Disabled; RCB 64 bytes Disabled- CommClk-
ExtSynch- ClockPM+ AutWidDis- BWInt- AutBWInt-
LnkSta: Speed 5GT/s, Width x2, TrErr- Train- SlotClk+ DLActive- BWMgmt- ABWMgmt-
DevCap2: Completion Timeout: Range ABCD, TimeoutDis+, LTR+, OBFF Not Supported
DevCtl2: Completion Timeout: 50us to 50ms, TimeoutDis-, LTR-, OBFF Disabled
LnkCtl2: Target Link Speed: 8GT/s, EnterCompliance- SpeedDis-
Transmit Margin: Normal Operating Range, EnterModifiedCompliance- ComplianceSOS-
Compliance De-emphasis: -6dB
LnkSta2: Current De-emphasis Level: -6dB, EqualizationComplete-, EqualizationPhase1-
EqualizationPhase2-, EqualizationPhase3-, LinkEqualizationRequest-
Capabilities: [b0] MSI-X: Enable+ Count=16 Masked-
Vector table: BAR=0 offset=00002000
PBA: BAR=0 offset=00002100
Capabilities: [100 v2] Advanced Error Reporting
UESta: DLP- SDES- TLP- FCP- CmpltTO- CmpltAbrt- UnxCmplt- RxOF- MalfTLP- ECRC- UnsupReq- ACSViol-
UEMsk: DLP- SDES- TLP- FCP- CmpltTO- CmpltAbrt- UnxCmplt- RxOF- MalfTLP- ECRC- UnsupReq- ACSViol-
UESvrt: DLP+ SDES+ TLP- FCP+ CmpltTO- CmpltAbrt- UnxCmplt- RxOF+ MalfTLP+ ECRC- UnsupReq- ACSViol-
CESta: RxErr- BadTLP- BadDLLP- Rollover- Timeout- NonFatalErr-
CEMsk: RxErr- BadTLP- BadDLLP- Rollover- Timeout- NonFatalErr+
AERCap: First Error Pointer: 00, GenCap+ CGenEn- ChkCap+ ChkEn-
Capabilities: [158 v1] #19
Capabilities: [178 v1] Latency Tolerance Reporting
Max snoop latency: 0ns
Max no snoop latency: 0ns
Capabilities: [180 v1] L1 PM Substates
L1SubCap: PCI-PM_L1.2+ PCI-PM_L1.1+ ASPM_L1.2+ ASPM_L1.1+ L1_PM_Substates+
PortCommonModeRestoreTime=10us PortTPowerOnTime=10us
L1SubCtl1: PCI-PM_L1.2- PCI-PM_L1.1- ASPM_L1.2- ASPM_L1.1-
T_CommonMode=0us LTR1.2_Threshold=0ns
L1SubCtl2: T_PwrOn=10us
Kernel driver in use: nvme
$ dmesg | grep nvme
[ 2.126982] nvme 0000:01:00.0: enabling device (0000 -&gt; 0002)
[ 586.397114] BTRFS: device fsid 1d283a38-43c4-45bc-8693-b17b014bc9ed devid 1 transid 5 /dev/nvme0n1
[ 669.402692] BTRFS info (device nvme0n1): disk space caching is enabled
[ 852.860262] BTRFS info (device nvme0n1): disk space caching is enabled
[ 1076.835982] BTRFS info (device nvme0n1): disk space caching is enabled
[ 1414.405011] EXT4-fs (nvme0n1): mounted filesystem with ordered data mode. Opts: (null)
$ sudo fdisk -l
Disk /dev/nvme0n1: 119.2 GiB, 128035676160 bytes, 250069680 sectors
Units: sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes
$ df -h
Filesystem Size Used Avail Use% Mounted on
udev 1.9G 0 1.9G 0% /dev
tmpfs 388M 21M 368M 6% /run
/dev/mmcblk0p1 15G 2.7G 12G 19% /
tmpfs 1.9G 0 1.9G 0% /dev/shm
tmpfs 5.0M 4.0K 5.0M 1% /run/lock
tmpfs 1.9G 0 1.9G 0% /sys/fs/cgroup
tmpfs 1.9G 28K 1.9G 1% /tmp
tmpfs 388M 0 388M 0% /run/user/1000
/dev/nvme0n1 117G 1.1G 110G 1% /var/lib/docker

今回は、dockerのbuildなどで使用するために、/var/lib/dockerにマウントしています。

情報を確認している限りでは、NVMe bootもできるようですが、今のところ試していません。時間がある時にこちらは試してみようと思います。

余談ですが

最初、NVMeのディスクにもいろいろと規格があるのを知らなくて、SATAのモデルだったり、NGFFなモデルを購入したりして、動作しないなぁとか思っていました・・・
