[pfsense][VPN] pfsense 2.1-BETA1において PPTP/VPN接続する方法。

2013-05-12 10:36:34Networknetwork, pfSense, pptp, vpn, ネットワーク

PPTP VPN – PFSenseDocs /
http://doc.pfsense.org/index.php/PPTP_VPN

@qryuu さんに、以前勉強会でお会いした際にpfsenseでのL2TP/IPsec接続手順をさっさと公開して欲しい、と脅され圧力をかけられ調べていたのですが、どうにも手持ちのWindows7、Windows8環境では接続出来ない感じです。これからも継続調査をしていくつもりですが、とりあえずお茶を濁す感じでPPTP/VPNの接続手順を書いておくことにしました。

CAUTION

ただし、PPTPについてはMS CHAPv2 に脆弱性が見つかっているため、あまり仕様が推奨されていません。そのことを念頭に置いて使用していただければと思います。

VPN_VPN PPTP

確認環境:

  • pfsense
    • 2.1-BETA1 (i386)
    • built on Thu May 9 07:05:34 EDT 2013
  • Windows7

pfsense側の設定

1. [VPN]-[PPTP]を選択する。
2. [Configuration]タブを選択し、以下の画面のようにパラメータを設定していく。

VPN_VPN PPTP_User_Edit

3. [User]タブを選択し、PPTPで接続するユーザーを作成する。

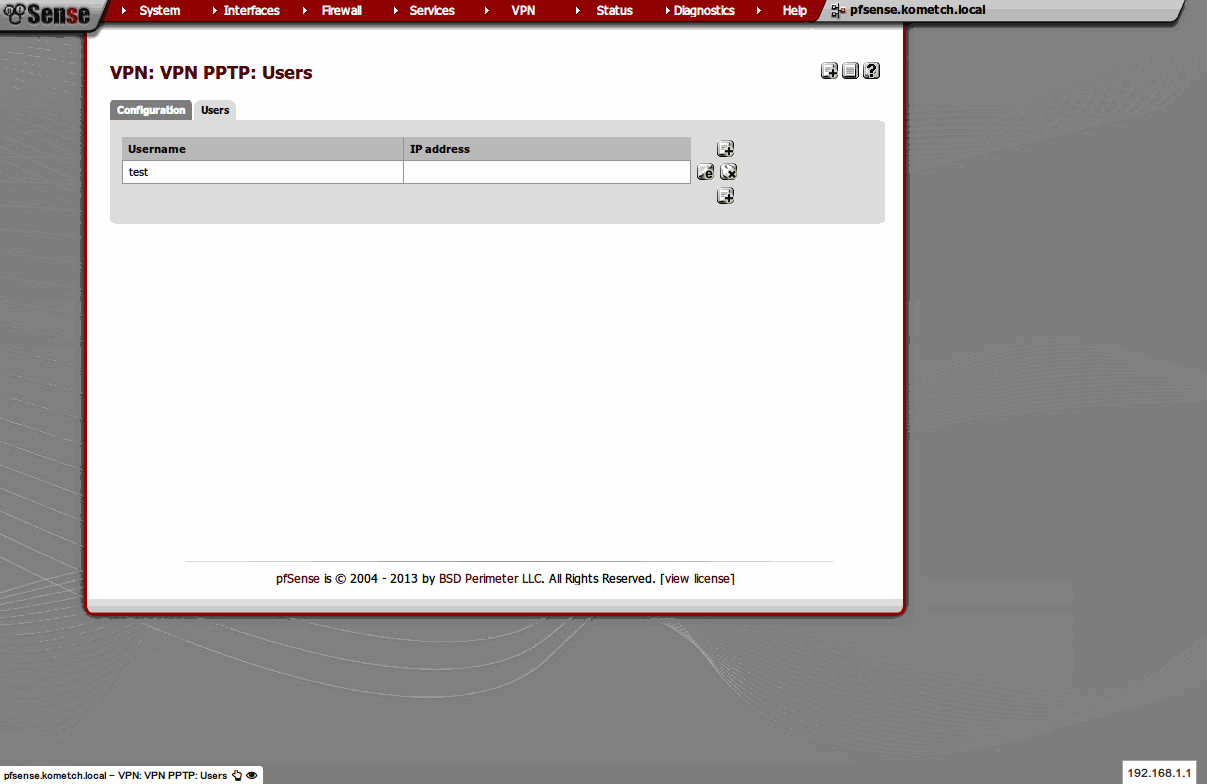

VPN_VPN PPTP_Users

4. ユーザーが追加されていることを確認する。


5. [Firewall]-[Rules]を選択する。

6. [PPTP VPN]タブを選択し、ルールを追加する。
設定するパラメータについては以下の画像を参照。


7. ルールが追加されていることを確認する。


8. [WAN]タブを選択し(複数ある場合は、接続対象のWANインターフェース)、ルールの追加を行う。


9. ルールが追加されたことを確認する。


ここからWindowsの設定編。

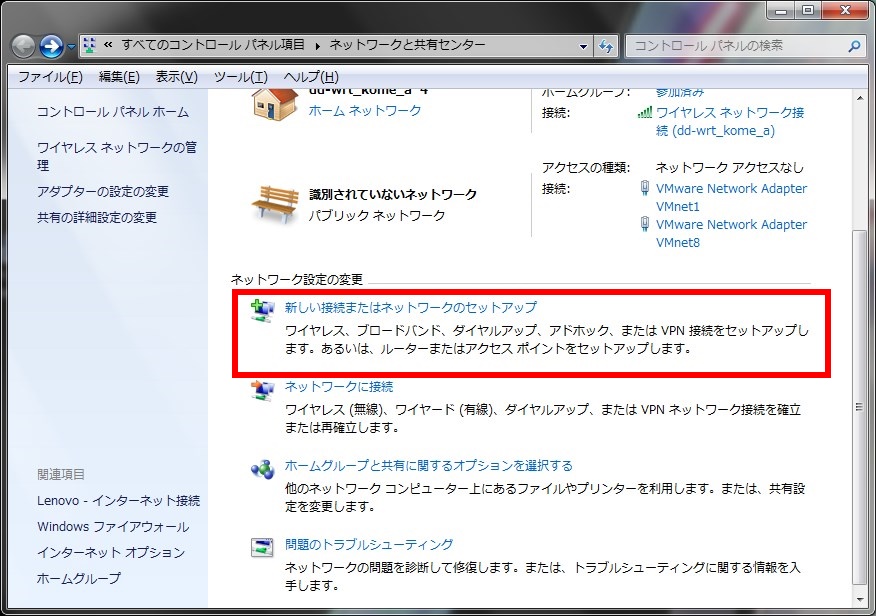

1. 「ネットワークと共有センター」から「新しい接続またはネットワークのセットアップ」を選択する。

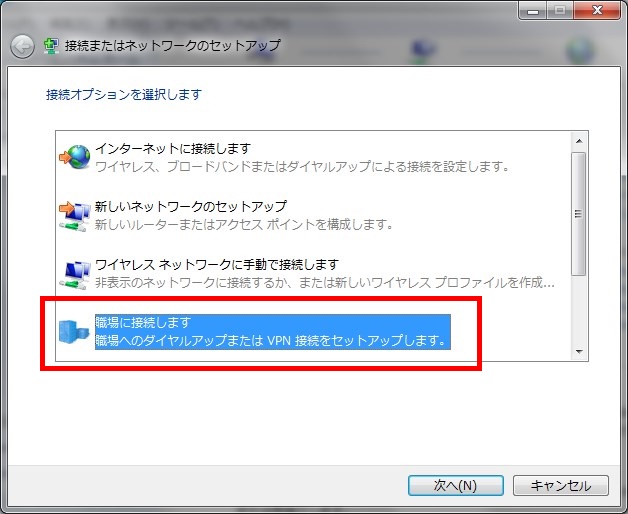

2. 「職場に接続します」を選択する。


3. 「いいえ、新しい接続を選択します」を選択する。

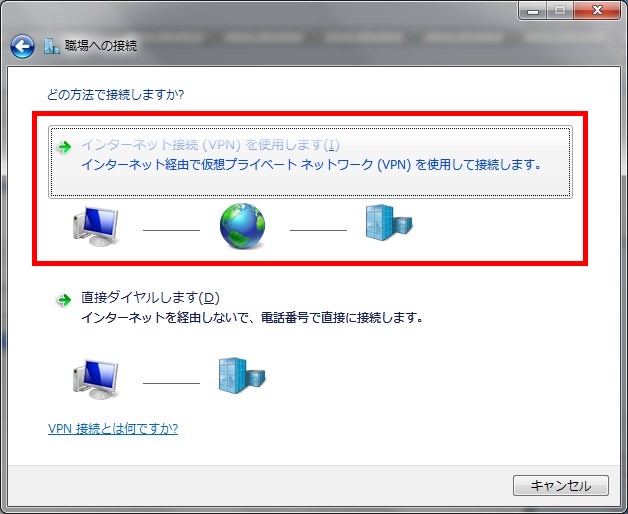

4. 「インターネット接続(VPN)を使用します」を選択する。

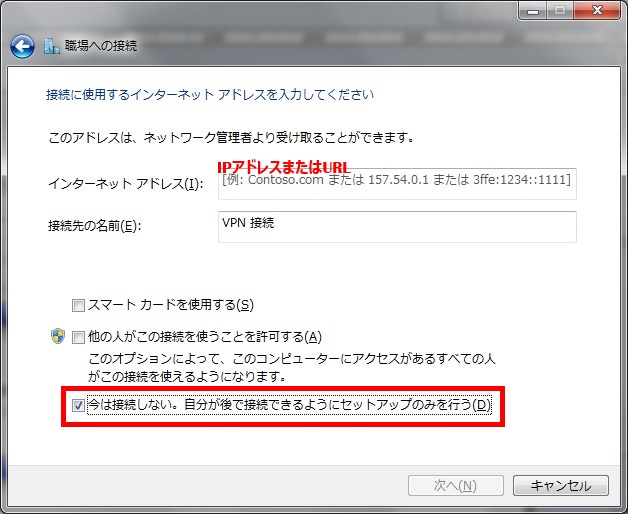

5. 接続先のIPアドレスまたはURLを入力する。


6. pfsenseで作成したユーザとパスワードを入力する。

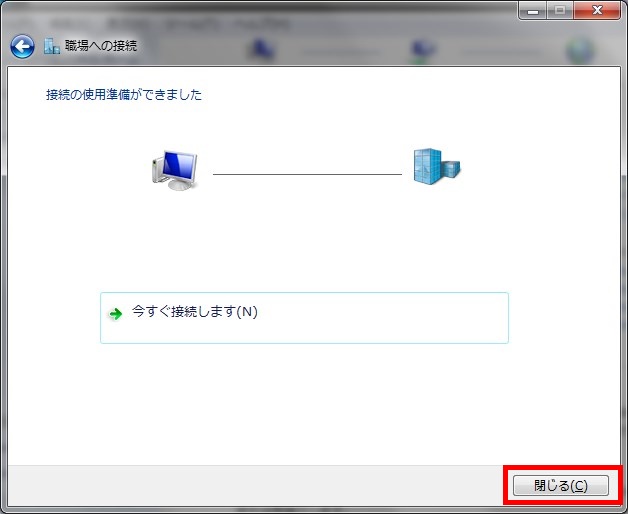

7. 「閉じる」をクリックする。

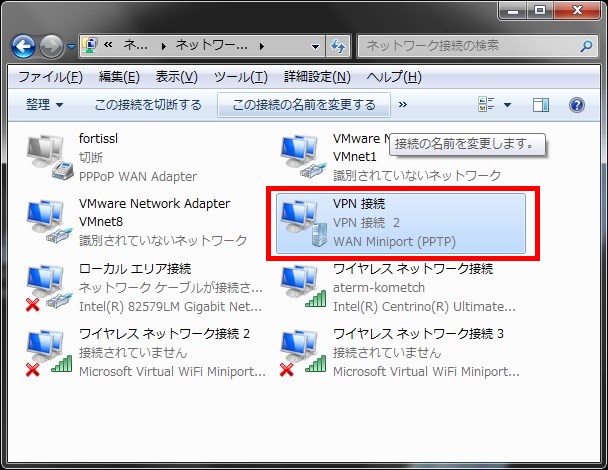

8. 「プロパティ」を選択する。

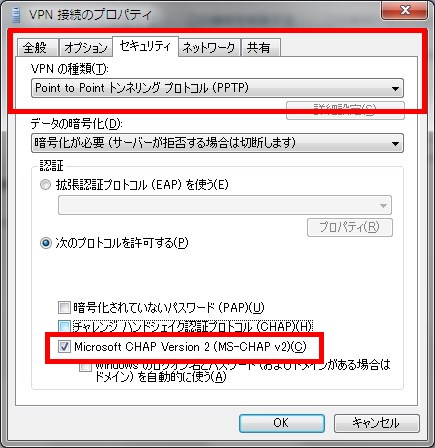

9. 「VPNの種類」を「Point to Point トンネリング プロトコル(PPTP)」を選択し、「次のプロトコルを許可する」から「Microsoft CHAP version 2 (MS-CHAP v2)」を選択する。

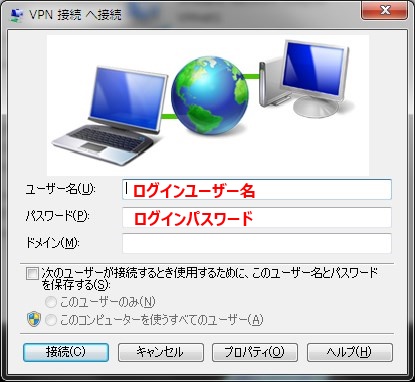

10. 接続を選択し、pfsenseで作成したユーザーとパスワードを入力し、PPTPによる接続ができることを確認する。

11. 後は内部のサーバなどにPingなどを実行し、疎通が取れていることを確認します。

手順、記載内容に問題があればご指摘いただければ助かります。
